# Zoom Nodeハイパーバイザー別導入

仮想化環境に Zoom Node をデプロイする場合は、使用する特定のハイパーバイザー プラットフォームに合わせて、インストール手順と構成手順を調整する必要があります。VMware vSphere、Microsoft Hyper-V、その他のハイパーバイザーはそれぞれ、リソース割り当て、ストレージ アクセス、ネットワーク インターフェースの構成に関して固有の要件を導入する場合があります。

このセクションでは、サポートされているハイパーバイザーについて詳しく説明し、仮想インフラストラクチャ内で Zoom Node が信頼性高く効率的に動作するようにします。

### <mark style="color:青;">VMware vSphere のデプロイ</mark>

以下のセクションでは、VMware vSphere のインストール方法について説明します。この方法では、Zoom Node の OVA (Open Virtual Appliance) ファイル版をダウンロードしてデプロイする必要があります。

#### OVA イメージをダウンロードする

イメージ ファイルをダウンロードするには:

1. Zoom 管理者 Web ポータルにログインします。

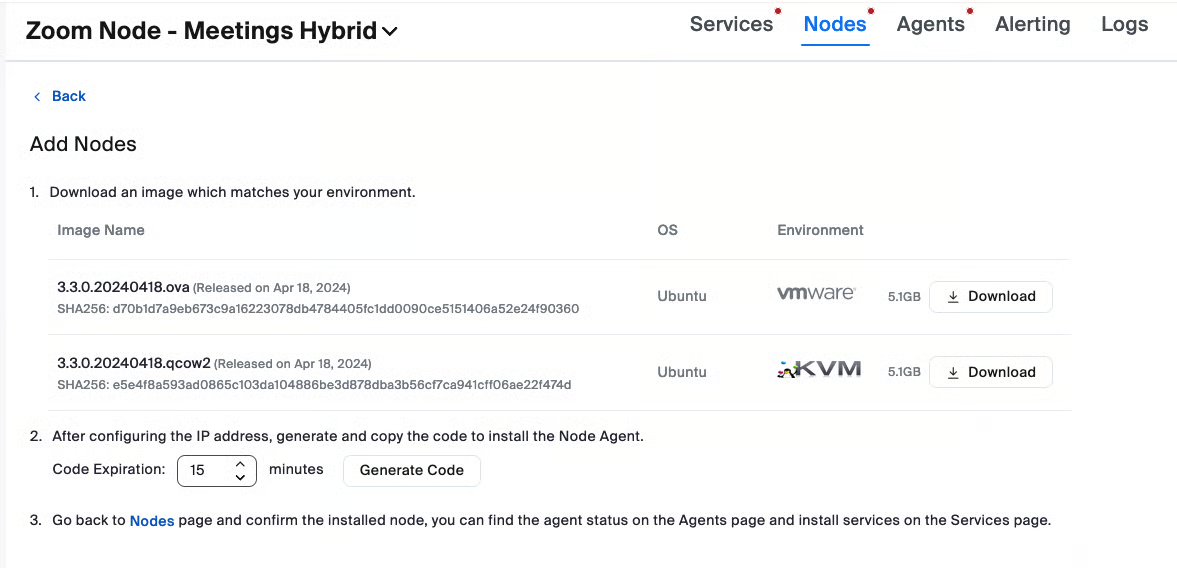

2. 次へ移動して、Zoom Node の OVA イメージ ファイルをダウンロードします。 **Node Management > Modules > Node > Node の追加**.\\

   <figure><img src="/files/d01201e2f4fd450266cc6066f386330c5a166ece" alt=""><figcaption></figcaption></figure>
3. クリックしてください **ダウンロード** ボタンを選択します。

#### OVAイメージをデプロイする

イメージファイルをデプロイするには:

1. VMwareのWebインターフェースにログインします。
2. クリック **VMを作成/登録**.
3. Sect作成タイプメニューの下で、クリックします **OVFまたはOVAファイルから仮想マシンをデプロイする**.\\

   <figure><img src="/files/403efd607f5a480aa2cc250b634fe16d204502ee" alt=""><figcaption></figcaption></figure>
4. クリック **次へ**.
5. Zoom Node VMの名前を入力します。
6. 青いダイアログボックスをクリックしてファイル ブラウザを開き、ダウンロードしたZoom Node OVAイメージファイルを選択します。
   1. （オプション）画像ファイルをボックスにドラッグ＆ドロップします。

<figure><img src="/files/fccfeb049ce47cd8d4a1af8a544471c8c1836973" alt=""><figcaption></figcaption></figure>

7. クリック **次へ**.
8. Zoom Node を保存するストレージボリュームを選択し、クリックしてください **次へ**.
9. サーバーが配置されるネットワークを選択してください。
   1. （オプション）必要に応じて、VM をシンプロビジョニングできます。

{% hint style="info" %}
「シンプロビジョニング」では、仮想マシンのディスクは、ディスク全体のサイズをあらかじめ確保するのではなく、データが書き込まれた分だけ物理ストレージを使用できます。この方法はスペースを節約しますが、全体の使用量が利用可能な 定員 より速く増加すると、ストレージ不足になるリスクがあります。
{% endhint %}

<figure><img src="/files/a6ac86c4c1e046f2178db2833141e7f54e6e6003" alt=""><figcaption></figcaption></figure>

10. クリック **次へ**.
11. 選択内容を確認し、クリックしてください **完了** して、VM をデプロイします。

VM のデプロイが完了するまでに数分かかる場合があります。

起動後、VM は次の画像に示すような同様の設定と詳細を持ちます：

<figure><img src="/files/78258a7d1baa2f011838ffc953dfa0a73a97098d" alt=""><figcaption></figcaption></figure>

VM のデプロイは完了しました。

### <mark style="color:青;">Microsoft Hyper-V デプロイ</mark>

次のセクションでは、Microsoft Hyper-V のインストール方法について説明します。この方法では、Zoom Node の VHDX ファイル版をダウンロードしてデプロイする必要があります。

#### Zoom Node VHDX アーカイブをダウンロードする

Zoom アーカイブには、Zoom Node VHDX ディスク イメージと VM の構成メタデータの両方が含まれています。

アーカイブをダウンロードするには:

1. Zoom 管理者 Web ポータルにログインします。
2. 次をダウンロードします **Zoom Node VHDX** イメージを Zoom 管理ポータルから、次へ移動してダウンロードします: **Node Management > Modules > Node > Node の追加**.\\
3. Zoom Node VHDX ファイルをダウンロードします。
4. 一時的な使用のために、ファイルをローカルフォルダーに展開します。

### <mark style="color:青;">（オプション）を使用して、QCOW2 (KVM) ディスクイメージからVHDXイメージを作成する</mark> <mark style="color:青;">`qemu-img`</mark> <mark style="color:青;">Windows上で</mark>

Hyper-V 環境で QCOW2 (KVM) ディスクイメージを使用するには、を使用して VHDX 形式に変換できます。 `qemu-img` PowerShell内で。

**手順 1: ダウンロードとインストール `qemu-img` Windows用**

1. 公式の Cloudbase リポジトリにアクセスします:\
   <https://cloudbase.it/qemu-img-windows/>
2. の Windows版をダウンロードします `qemu-img`.
3. 次のような既知のディレクトリに内容を展開します: `C:\Users\管理者\Downloads\qemu-img`.

**手順 2: PowerShell を使用して QCOW2 を VHDX 形式に変換する**

PowerShell を開き、次のコマンドを実行してイメージを変換します:

{% code overflow="wrap" %}

```powershell
.\qemu-img.exe convert `
  -f qcow2 `
  -O vhdx `
  -p `
  .\ubuntu22-zoomcommon-build-dev-20250312012853-2.qcow2 `
  .\ubuntu22-zoomcommon-build-dev-20250312012853.vhdx
```

{% endcode %}

次のような進行状況の出力が表示されるはずです:

```
(100.00/100%)
```

{% hint style="info" %}

* `-f qcow2` 入力形式を指定します
* `-O vhdx` Hyper-V と互換性のある出力形式を指定します
* `-p` 変換中に進行状況バーの表示を有効にします
* 必要に応じて、環境に合わせてファイルパスを調整してください
  {% endhint %}

**実装コンテキストと実際の効果**

VHDX に変換すると、カスタムで作成した Linux イメージ（Zoom エージェントやサービスをあらかじめインストールした Ubuntu など）を Hyper-V VM にインポートできます。これにより、カスタムのラボ環境、CI/CD テスト、または一貫したシステム構成でのローカライズ開発を支援します。

#### Zoom Node Hyper-V VM のデプロイ

Hyper-V は、GUI を使用する Hyper-V Manager と、PowerShell スクリプトを使用する 2 つの主要な方法で VM のデプロイをサポートします。PowerShell は、複数の Node のデプロイを自動化する最も簡単な方法です。

仮想マシンをデプロイするために使用できる方法は 2 つあります。簡単な方法であるオプション 1 では、適切な属性を持つ VMDK を使用して新しい Zoom Node VM を作成する PowerShell コマンドを使用します。オプション 2 では、Hyper-V Manager の GUI を使用して VM をデプロイします。

次を参照してください: [Zoom Nodeインフラストラクチャの前提条件](/technical-library/ja/naentpuraizusbisu/zoom-node/zoom-node-deployment-field-guide/zoom-node-infrastructure-prerequisites.md#supported-hypervisors) 詳細については前提条件ページをご覧ください。

{% hint style="info" %}
特定のモジュールファミリ（ZPLS、ZRH、CRC Hybrid）では、Zoom Node VM のサイズ調整が必要になる場合があります。正しい属性については、モジュール固有のドキュメントを参照してください。
{% endhint %}

#### オプション 1（推奨）: PowerShell で Zoom Node VM をデプロイする

{% hint style="info" %}
2025 年時点では、Microsoft PowerShell v5.1 が Hyper-V 管理プラグインのサポート対象バージョンです。PowerShell 7 でも動作する可能性はありますが、一部の Hyper-V 固有のコマンドは正しく動作しません。
{% endhint %}

Hyper-V 仮想マシンの保存場所を確認します。この例では、Hyper-V サーバーの VM は次の場所に保存されています `D:\!-HyperVMs`.

次の PowerShell コマンドは、VM の作成、VHDX イメージの接続、そして正しい属性での VM のカスタマイズに使用されます。

{% code overflow="wrap" %}

```powershell
# ===========================
# Zoom Node VM: Hyper-V セットアップ
# ===========================

# 次の 4 つの値を編集
$VMName      = "ZN-PROD-01"
$RootPath    = "D:\!-HyperVMs"  # VM フォルダーを含むフォルダー
$SourceVhdx  = "D:\Downloads\ubuntu22-zoomcommon-build-20250502110711.vhdx"
$SwitchName  = "vSwitch-Production"

# 生成されたパス
$VMFolder    = 参加-Path $RootPath $VMName
$TargetVhdx  = 参加-Path $VMFolder "$VMName.vhdx"

# --- VM 用のフォルダーを作成し、VHDX をコピーする（完全な独立クローン） ---
New-Item -ItemType Directory -Path $VMFolder -Force | Out-Null

Copy-Item -LiteralPath $SourceVhdx -Destination $TargetVhdx -Force

# --- 第 2 世代 VM を作成する（まだディスクなし） ---
New-VM `
  -Name $VMName `
  -Generation 2 `
  -MemoryStartupBytes 16GB `
  -Path $VMFolder `
  -NoVHD | Out-Null

# --- CPU: 8 vCPU ---
Set-VMProcessor -VMName $VMName -Count 8

# --- メモリ: 静的 16 GB（Dynamic Memory を無効にする） ---
Set-VMMemory -VMName $VMName -DynamicMemoryEnabled:$false -StartupBytes 16GB

# --- クローンしたディスクを接続する ---
追加-VMHardDiskDrive -VMName $VMName -Path $TargetVhdx

# --- Secure Boot + Microsoft UEFI CA + ディスクから起動 ---
# Linux (Ubuntu) で Microsoft UEFI CA を使用して Secure Boot を有効にする
Set-VMFirmware -VMName $VMName -EnableSecureBoot On -SecureBootTemplate "MicrosoftUEFICertificateAuthority"

# システムディスクオブジェクトを取得し、最初の起動デバイスとして設定します
$sysDisk = Get-VMHardDiskDrive -VMName $VMName | Where-Object { $_.Path -eq $TargetVhdx }
Set-VMFirmware -VMName $VMName -BootOrder $sysDisk

# --- ネットワーキング: vSwitch に接続する（VLAN 行はオプションでコメントアウト） ---
Connect-VMNetworkAdapter -VMName $VMName -SwitchName $SwitchName
# Set-VMNetworkAdapterVlan -VMName $VMName -アクセス -VlanId 123

# --- 管理の動作とチェックポイント ---
Set-VM -Name $VMName -AutomaticStartAction StartIfRunning -AutomaticStopAction ShutDown
Set-VM -Name $VMName -CheckpointType Production -AutomaticCheckpointsEnabled:$false

# --- 連携 サービス: 外部参加者 サービス インターフェイスを有効にする ---
$gsi = Get-VMIntegrationService -VMName $VMName -Name '外部参加者 Service Interface' -ErrorAction SilentlyContinue
if ($gsi -and -not $gsi.Enabled) {
  有効にする-VMIntegrationService -VMName $VMName -Name '外部参加者 サービス インターフェイス'
}

# --- VMを起動する（オプション） ---
Start-VM -Name $VMName

```

{% endcode %}

#### オプション 2: VHDX を展開し、仮想マシンを手動で作成する

オプション 2 では、VHDX ファイルを展開して仮想マシンを手動で作成します。この方法では、抽出した Zoom Node アーカイブからディスクイメージを Hyper-V 仮想マシン用に指定された保存先の位置情報へ転送し、VM の設定を手動で構成する必要があります。

**VMDK を Hyper-V VM ストレージにコピーする**

1. Hyper-V 仮想マシンの保存先の位置情報を確認します。(この例では、Hyper-V サーバーの VM は次の場所に保存されています `D:\HyperVMs`.)

   <figure><img src="/files/0873502871f6d3c482c0d3f039cce6b04edca7d8" alt=""><figcaption></figcaption></figure>

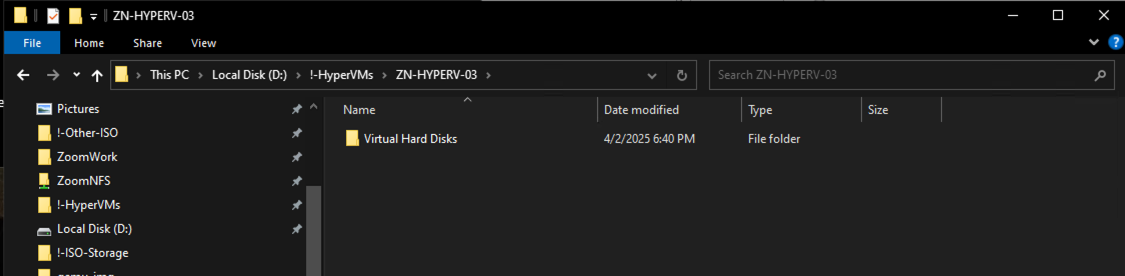

2. デプロイする Zoom Node 用に一意のフォルダーを作成し、そのディレクトリ内に、という名前の新しいサブディレクトリを作成します **仮想ハード ディスク**.

   <figure><img src="/files/1566af24896b18f673fc140d64efa63d5e8f29f1" alt=""><figcaption></figcaption></figure>
3. ダウンロードした VHDX イメージ ファイルを Zoom から仮想ハード ディスク ディレクトリにコピーします。
4. Microsoft Hyper-V マネージャー コンソールにログインして、VM を管理します。

**VM を定義する**

Hyper-V マネージャーで、 **新規** そして選択 **仮想マシン** 右側のペインから。これにより、 **新しい仮想マシン ウィザード**.

1. 次を完了します: **名前と位置情報を指定** 手順:
   1. 仮想マシンの名前を入力します。
   2. （オプション）保存場所を選択します。VM の構成ファイルは、VM の仮想ディスクと同じフォルダーに保存するのが一般的です。
   3. 「仮想マシンを別の場所に保存する」のチェックボックスをオンにして、 **参照**.

<figure><img src="/files/54b792ce559c78ceaa390b43f5d589f660d7821f" alt=""><figcaption></figcaption></figure>

2. 以前に作成した VM の保存フォルダーを参照します。

<figure><img src="/files/c8158ec1b948d42e1a50f34b825a24fd293b97fb" alt=""><figcaption></figcaption></figure>

3. フォルダーを選択します。
4. クリック **次へ**.
5. 次を完了します: **世代を指定** 手順:
   1. 次を選択します **第2世代** ラジオボタン
   2. クリック **次へ**

<figure><img src="/files/e01407d563ea42460bb21b6678fa640494aecf7d" alt=""><figcaption></figcaption></figure>

7. 次を完了します: **メモリを割り当てる** 手順:
   1. の中で **起動時のメモリ:** テキストボックスに入力 `16384` (MB)
   2. (オプション) 割り当てられたRAMを減らすには、「この仮想マシンに動的メモリを使用する」にチェックを入れます
   3. クリック **次へ**

<figure><img src="/files/0c134fe84027d02c7f41a01e6a29b09a88bcc130" alt=""><figcaption></figcaption></figure>

8. 次を完了します: **ネットワークを設定する** 手順:
   1. クリックしてください **接続:** ドロップダウンから、VMをネットワークに接続する仮想スイッチを選択します。これは、Hyper-Vのネットワーク環境によって異なります。

<figure><img src="/files/5695d308a0186e3fdf028f237e84ae086116cc2a" alt=""><figcaption></figcaption></figure>

9. クリック **次へ**.

**VHDXディスクイメージを接続する**

新しい仮想マシンウィザードの次へで、 **仮想ハードディスクの接続** の手順を完了します。イメージを接続するには:

1. 次を選択します **既存の仮想ハードディスクを使用する** ラジオボタン。

<figure><img src="/files/1625f18b25dabc3f97d8f4980444273e5cb63541" alt=""><figcaption></figcaption></figure>

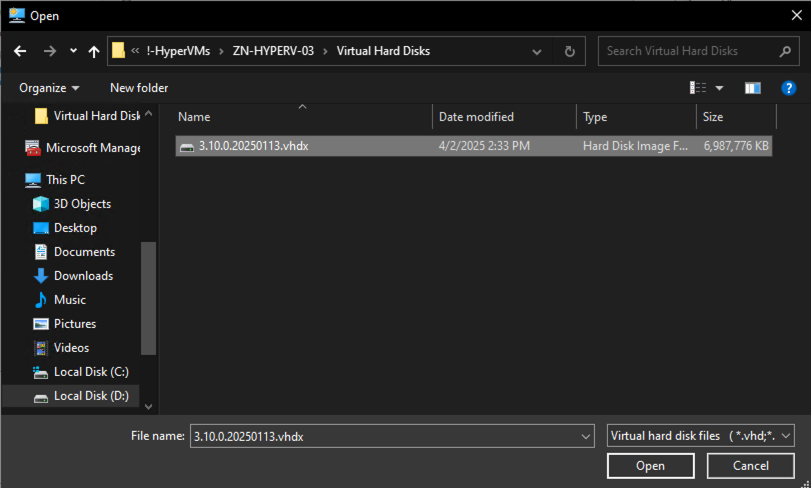

2. クリック **参照** を選択し、以前作成したVMフォルダーを見つけます。\\

   <figure><img src="/files/ed669187d281e022837adeaf65471159cc99654d" alt=""><figcaption></figcaption></figure>
3. ファイル選択ウィンドウで、 **開く**.
4. クリック **次へ**.

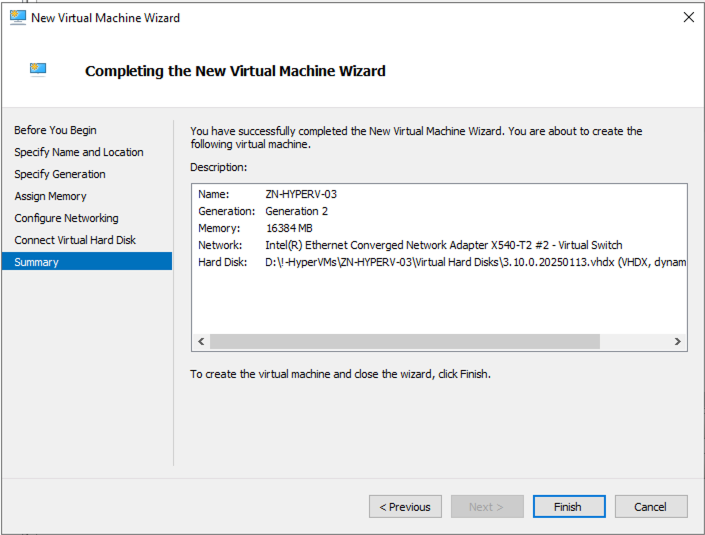

5. 設定を確認して、 **完了** をクリックし、接続されたVHDXディスクを使用してVMを作成します。\\

   <figure><img src="/files/3d15c84d0e3f446ff67fc0d54eab19a36f5bff44" alt=""><figcaption></figcaption></figure>

{% hint style="danger" %}
まだVMを起動しないでください。
{% endhint %}

**追加のVM設定を構成する**

追加の設定を構成するには:

1. 展開したVMを右クリックして、 **設定...**.\\

   <figure><img src="/files/5a67a0954edf218563021e77e304ba593372311e" alt=""><figcaption></figcaption></figure>
2. 左側の **ハードウェア** カテゴリの下で、 **セキュリティ**.
3. 画面の右側で、 **セキュリティ** 見出しの下の **テンプレート:** ドロップダウンリストをクリックします。
4. 次を選択します **Microsoft UEFI 証明機関** オプション。\\

   <figure><img src="/files/beab2939341c9021eb31bdf2b11305cb8e187b7d" alt=""><figcaption></figcaption></figure>
5. クリック **適用**.
6. 左側の **ハードウェア** カテゴリの下で、 **プロセッサ**.
7. 画面の右側で、 **プロセッサ** 見出しの下で、 **仮想プロセッサの数:** ボックスを `8` (仮想プロセッサ) に設定します。\\

   <figure><img src="/files/74e45e582099dbf71330d4c61841c5156f9d918b" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
これは、4つ(4)のモジュールを実行するためにZoom Nodeが必要とするデフォルトです。VMをより少ないモジュールで実行する場合のサイズ変更については、 [Zoom Nodeインフラストラクチャの前提条件](/technical-library/ja/naentpuraizusbisu/zoom-node/zoom-node-deployment-field-guide/zoom-node-infrastructure-prerequisites.md#deployment-sizing-and-capacity-planning-matrix) ページを参照してください。
{% endhint %}

8. クリック **OK** をクリックして変更を स्वीकारします。

**仮想マシンを起動する**

VMを起動するには:

1. Hyper-V マネージャーで新しく作成したVMを選択します。
2. から **アクション** 画面の右側のペインで、クリックします **開始**.
3. クリック **接続** VM コンソールウィンドウを開くには、\\

   <figure><img src="/files/925e295bbeeb8f2ea67b15a3c4af4214b96d24ca" alt=""><figcaption></figcaption></figure>

正常に動作する VM の起動シーケンスでは、Linux の起動 画面が表示されます。次へ、Zoom Node のテキストインターフェイスが読み込まれます。

{% hint style="info" %}

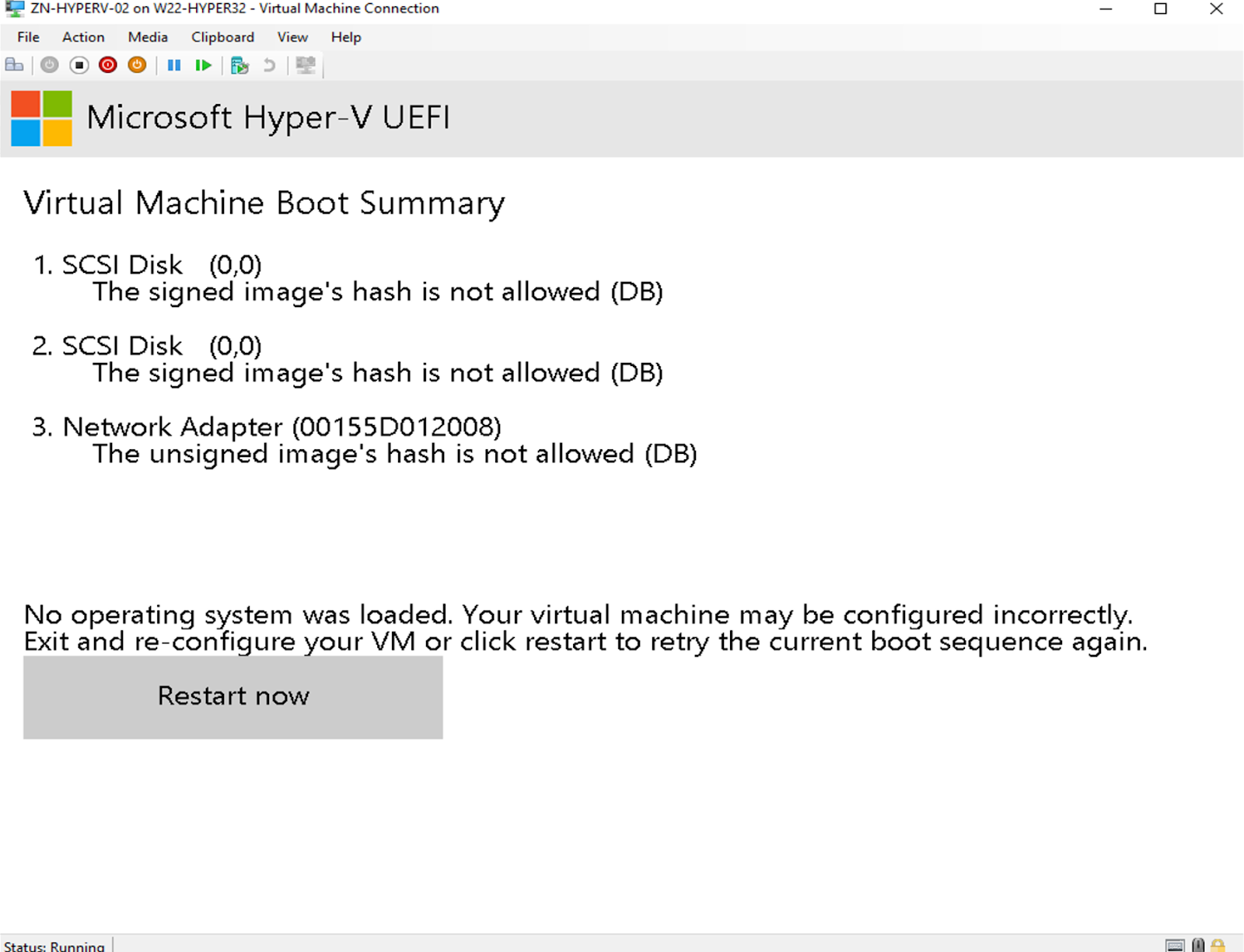

起動しようとしたときに UEFI エラーメッセージが表示される場合は、Secure Boot 方式を「UEFI 証明書 Authority」に設定していない可能性があります。

<img src="/files/c4b11788b1ac56f04c7434e8e5f21ab863817328" alt="unknown" data-size="original">
{% endhint %}

### <mark style="color:青;">KVM のデプロイ</mark>

次のセクションでは、Kernel-based Virtual Machine (KVM) のインストール方法について説明します。これにより、Proxmox VE または KVM Virtual Machine Manager (Virt-manager) のいずれかを通じて Zoom Node をインストールできます。

#### KVM Proxmox Virtual Environment (VE)

qcow2 イメージを使用して Proxmox VE に Zoom Node をデプロイするには、ISO イメージをデプロイする場合と比べて追加の手順が必要です。次の手順では、新しく構成された VM を作成し、その VM に Zoom Node qcow2 イメージを接続できるようにします。

{% hint style="info" %}
QEMU/KVM のデフォルトのデプロイでは、KVM によって管理されるハイパーバイザー NAT とプライベートな IPアドレス プールを使用して VM をデプロイします。これは Zoom Node ではサポートされていないアーキテクチャです。ハイパーバイザー NAT の背後に Zoom Node をデプロイして実行することは可能ですが、ネットワーク上のクライアントはそれと正しく通信できません。Zoom Node はブリッジ接続されたインターフェース上にデプロイされ、クライアントが通信できる IP範囲に属する IP アドレス指定を持つ必要があります。
{% endhint %}

**Zoom Node 仮想マシンを定義する**

VM を定義するには:

1. Proxmox 管理アプリケーション インターフェースにログインします。
2. クリックしてください **VM を作成** ボタン。これが Zoom Node のテンプレート VM になります。
3. VM に名前を付けて **VM ID を保存します**.
   1. この情報は後続の手順で使用されます。
4. クリック **次へ** 続行するには。
5. 選択 **メディアを使用しないでください** OS 設定ページで。
6. クリック **次へ**.
7. 選択してください `q35` の下のオプション **マシン** 設定。
   1. BIOS の場合 **BIOS** 入力し、選択 **OVMF (UEFI)** または、EFI 設定を保存するボリュームを選択します。これは、VM 本体の保存に使用しているのと同じ VM ボリュームに設定されています。

{% hint style="info" %}
Machine と BIOS の設定は、説明どおりに設定することが重要です。そうしないと、VM は正常に起動しません。
{% endhint %}

8. クリック **次へ**.
9. ～上の **ディスク** ページで、VM を実行するストレージボリュームを選択します。
10. を設定 **ディスクサイズ (GiB)** をクリックして `200`.
11. 選択 **Write-Through** キャッシュ用。
12. クリック **次へ**.
13. を変更します **コア** 設定を `8`.
14. クリック **次へ**.
15. 調整します **メモリー (GiB)** 設定を `16384`.
16. クリック **次へ**.
17. デプロイメントに適したネットワーク設定を選択してください。通常は VLAN タグ付きのブリッジインターフェースです。
18. クリック **次へ**.
19. ～上の **確認** ページで、 **作成後に開始** チェックボックスが選択されていないことを確認してください。
20. 設定を再確認し、特に `q35` 、および `omvf` BIOSタイプとして。
21. クリック **完了** 設定が正しいことを確認した後。
22. の [Zoom 管理者ウェブポータル](https://zoom.us/) で管理者として <https://zoom.us>.

**Zoom Node QCOW2イメージを準備する**

イメージを準備するには:

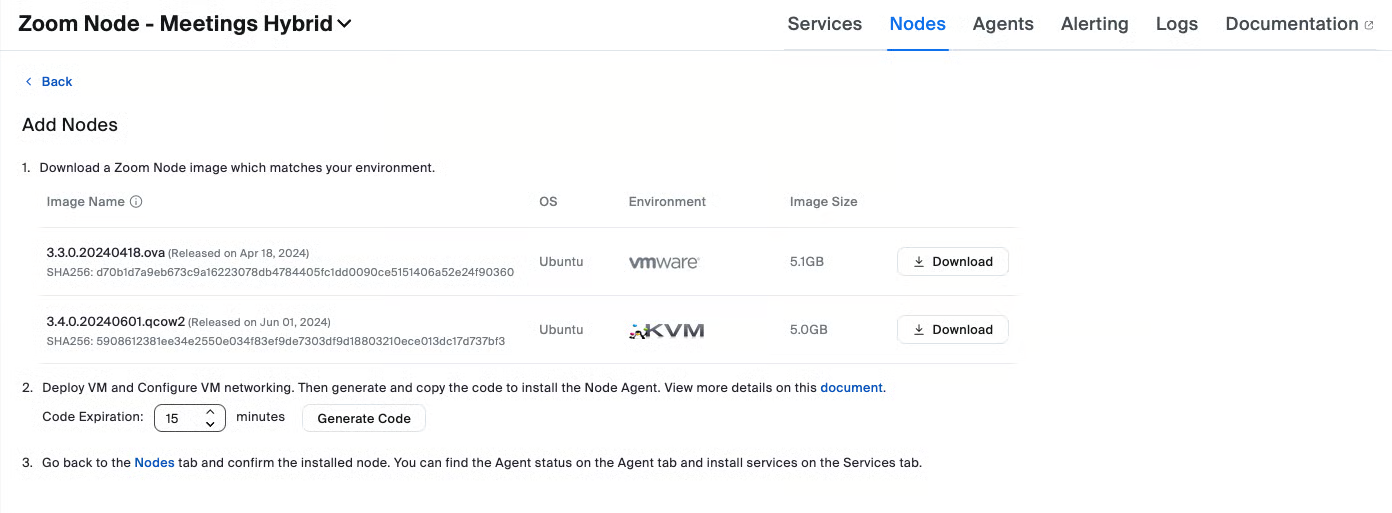

1. Zoom 管理ポータルの下で参照してください **Zoom Node > Modules > Nodes > 追加 ノード**.
2. 現在のバージョンの **Zoom Node qcow2 イメージファイルをダウンロードします**.
3. ファイルを、Proxmox からアクセスできるディレクトリ（NFS ボリュームなど）にコピーします。
   1. (オプション) それを、VM が保存されている Proxmox サーバーのボリュームにコピーします。
4. の作成に注意してください `111` ディレクトリと空のディスクイメージ。
5. このフォルダ内のディスクイメージの名前を書き留めてください
   1. 例: `vm-111-disk-0.qcow2`.
6. ディスクイメージファイルを削除します。
7. 次をコピーします **Zoom Node qcow2** このディレクトリにファイルを置きます。
8. このファイルの名前を、前述のディスクイメージの元の名前に変更します（つまり `vm-111-disk-0.qcow2`).
9. メインの Proxmox Web インターフェースに戻り、先ほど展開した VM を選択します。
10. 選択した VM を右クリックして、 **クローン** それ。
11. 名前を付けてクリックし、クローンをテンプレートに変換します **クローン**.
12. クローンの作成が完了したら、クローンを右クリックして選択 **テンプレートに変換**.
    1. これで、展開可能なテンプレートができました。
13. 元のVMを選択し、クリックして開きます **コンソール**.
14. VMをクリックして開始します **今すぐ開始** ボタンを選択します。

VM が起動し、Zoom Node のローカルのテキストユーザーインターフェースが表示されることを確認します。これにより、テンプレートが将来のデプロイメントで使用可能であることが検証されます。

#### KVM 仮想マシン マネージャー (Virt-manager)

Virtual Machine Manager (virt-manager としても知られる) は、QEMU/KVM 仮想マシン向けの一般的なアプリケーションベースのマネージャーです。

このデプロイメント例では Ubuntu 22.04 LTS 上の Virtual Machine Manager を使用します。ただし、さまざまな Linux ディストリビューションで実行できます。

QEMU/KVM のデフォルトのデプロイメントでは、KVM によって管理されるハイパーバイザー NAT とプライベート IPアドレス プールを使用して VM をデプロイします。これは **されません** Zoom Node でサポートされているアーキテクチャではありません。

{% hint style="info" %}
ハイパーバイザー NAT の背後で Zoom Node をデプロイして実行することは可能ですが、ネットワーク上のクライアントは正しく通信できません。適切なクライアント通信を確保するには、クライアントの IPアドレス 範囲に一致するブリッジ接続インターフェース上に Zoom Node をデプロイしてください。
{% endhint %}

virt-manager メソッドを使用してインストールするには:

1. の [Zoom 管理者ウェブポータル](https://zoom.us/) 管理者として。
2. 現在のバージョンの **Zoom Node qcow2 イメージファイルをダウンロードします** Zoom Node 管理ポータルから、選択して **Zoom Node > Modules > Nodes > 追加 ノード**.
3. ファイル名を、希望する VM 名またはディスク名に変更します。
   1. 例: `ZN-SJC01-NODE01.qcow2`.
4. Virtual Manager がアクセスできるボリュームにファイルを移動します。
5. Virtual Manager で新しい VM を作成します。
6. クリック **既存のディスクイメージをインポート**.
7. 名前を変更した qcow2 イメージを保存したボリュームを選択します。
8. クリックしてください **ボリュームを選択** ボタンを選択します。
   1. (オプション) まだ適切なディレクトリが virt-manager に追加されていない場合は、 **Browse Local** をクリックして追加できます。
9. (オプション) OS が自動検出されない場合は、次のように設定します。 **Ubuntu 22.04 LTS**.
10. RAM 構成を次のように変更します。 `16384 MB` (16GB) および CPU 構成を `8 CPUs`.
    1. これらの設定により、Zoom Node は 4 つのモジュールを実行できます。

{% hint style="info" %}
これらの値は調整できますが、調整すると Zoom Node の定員とパフォーマンスに影響する場合があります。Zoom Node で 1 つのモジュールのみを実行する場合、RAM 設定を 6GB、CPU を 3 に調整することで、絶対最小値として使用できます。
{% endhint %}

11. Node の名前を入力します。
12. **インストール前に設定をカスタマイズをクリック**.

{% hint style="danger" %}
この設定を行わない場合、Node は起動しません。追加の設定を変更する必要があります。
{% endhint %}

13. ネットワークデバイスが次のように設定されていることを確認してください。 **ブリッジ接続イーサネット** であり、NAT ではないこと。

{% hint style="info" %}
KVM 上で NAT の背後に Zoom Node をデプロイすると、クライアントが通信できなくなります。
{% endhint %}

14. 次のとき **VM の詳細** ペインが開いたら、次を変更します。 **チップセット** をクリックして **Q35**.
15. 次を変更します。 **ファームウェア** をクリックして **UEFI**.

{% hint style="warning" %}
Zoom Node は UEFI 設定なしでは起動しません。
{% endhint %}

16. クリック **適用**.
17. クリック **インストールを開始** をリボンメニューの上部でクリックして VM をデプロイします。

VM が起動し、ブートを開始します。元の VM が起動したら、作成したテンプレートが正式に使用可能であることがわかります。

### <mark style="color:青;">Nutanix AHV デプロイ</mark>

Zoom Node は、Nutanix AHV 上で仮想マシン (VM) として実行できます。Zoom Node は、ミーティング ハイブリッド、レコーディング ハイブリッド、チャット ハイブリッド、Phone Local Survivability など、Service Modules とも呼ばれる Zoom Hybrid Services を運用するために、データセンターにデプロイされます。

このセクションでは、Nutanix AHV バージョン 6.8.1 から 7.0.1 への Zoom Node OS VM のインストールについて説明します。

#### 一般的なハイパーバイザーおよび仮想マシンの要件

この [Zoom Nodeインフラストラクチャの前提条件](/technical-library/ja/naentpuraizusbisu/zoom-node/zoom-node-deployment-field-guide/zoom-node-infrastructure-prerequisites.md)ページには、デプロイに必要なハードウェアとソフトウェアの前提条件が記載されています。

#### Zoom Node のデプロイ

Zoom Node のデプロイには、イメージのダウンロード、AHV へのイメージのインポート、VM の作成が必要です。

**Zoom Node イメージファイルをダウンロード**

イメージ ファイルをダウンロードするには:

1. の [Zoom 管理者ウェブポータル](https://zoom.us/).
2. 次をダウンロードします **Zoom Node QCOW2** イメージを Zoom 管理ポータルから、選択して **Node Management > Modules > Node > Node の追加**.\\

   <figure><img src="/files/19ae833e34ec08eb10d3224d1161bfa81c666475" alt=""><figcaption></figcaption></figure>
3. 次をダウンロードします **QCOW2 イメージ** をクリックして **ダウンロード** ボタンを選択します。

{% hint style="info" %}
AHV は、QCOW2 または .ova/VMDK イメージのいずれかをインポートできます。どちらも使用できますが、Zoom は QCOW2 イメージの使用を推奨しています。その形式は、VMDK を抽出するために .ova 形式を解凍しなくても、ネイティブにアップロードできます。
{% endhint %}

**Zoom Node イメージを AHV にインポートする**

1. 次へを参照して Nutanix AHV コンソールにログインします `https://<cluster hostname>:9440`.
2. クリックしてください **ホーム** ドロップダウンメニュー を開き、選択 **設定** をリストから選択します。

<figure><img src="/files/5762b501f58622d4db6534b39242ed2c52874d52" alt="" width="563"><figcaption></figcaption></figure>

3. 確認する **設定** ページ。

<figure><img src="/files/18116a1c38e6faab8e0474df75aa98b23db9daf0" alt=""><figcaption></figcaption></figure>

4. 画面 の左側で、次をクリックします **イメージ設定**。ディスクイメージのアップロードダイアログが表示されます。

<figure><img src="/files/4f8e46a04ddff5a494bcf415e8d8fdebedc29870" alt="" width="563"><figcaption></figcaption></figure>

5. \+ Upload Image ボタンをクリックします。

<figure><img src="/files/464e3c8d5f31ba93f88990a5835f5676dac7c697" alt="" width="563"><figcaption></figcaption></figure>

6. Create Image ダイアログボックスのテキストフィールドに、希望する情報を入力します。
   1. 注釈 は オプション のフィールドです。
   2. クリックしてください **イメージタイプ** ドロップダウンを開き、選択 **DISK**.
   3. クリックしてください **ストレージコンテナ** ドロップダウンを開き、環境に適したオプションを選択します。
7. クリックしてください **ファイルをアップロード** ラジオボタンを選択し、次にクリックします **Browse...**.
8. 以前にダウンロードした QCOW2 イメージを選択します。
9. クリック **保存** でイメージのアップロードを開始します。

<figure><img src="/files/81a1534940dd8e4d8179d39b3e1d7fec72446530" alt=""><figcaption></figcaption></figure>

アップロードの進行状況は青いリボンに表示されます。

{% hint style="danger" %}
アップロードが完了するよう、現在の ブラウザ ウィンドウまたは タブ を開いたままにしてください。アップロードが アクティブ な間は、AHV インターフェイス内で他の場所に移動しないでください。
{% endhint %}

アップロードが完了すると、イメージ更新プロセスが実行されます。リボンメニューの点滅しているジョブステータスアイコンをクリックして、進行状況を確認します。

<figure><img src="/files/c5723dc094faa8ea874a86a8246b6257d86a319d" alt=""><figcaption></figcaption></figure>

インポートプロセスの完了には数分かかる場合があります。完了すると、イメージはリストに **アクティブ** 状態で表示されます:

<figure><img src="/files/ed4c34250ee5bd4ca4ec214732f8db754cd702d6" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Zoom Node のディスクイメージは、インポート後およそ 200GB です。
{% endhint %}

**Zoom Node 仮想マシンを作成する**

次へ、仮想マシンを作成します。VM を作成するには:

1. クリックしてください **設定** ドロップダウンを開き、選択 **VM**.

   <figure><img src="/files/5e65c6379ab23efa1a09bdb28bca2f244f884421" alt="" width="375"><figcaption></figcaption></figure>
2. VM 画面 で、次をクリックします **+ Create VM** 画面 の右側をクリックします。

   <figure><img src="/files/9422fbca35a91063539e2664acc4d9b528c42e76" alt=""><figcaption></figcaption></figure>
3. 入力 **名前**, **説明** （オプション）、および適切なものを選択します **タイムゾーン**.
4. 次の下で **一体型コンピュータ の詳細**、一体型コンピュータ の仕様を入力します。\\

   <figure><img src="/files/727928799275dfbc1907be8989980f8028e0a9e2" alt="" width="375"><figcaption></figcaption></figure>

{% hint style="warning" %}
上記のとおり、本番環境への導入では Zoom Node に 8 vCPU コアが必要です。Zoom は、vCPU 設定を行う際に、物理サーバーのソケット数に合わせることを推奨しています。次の設定の説明は、スタンダード な導入要件を満たしています:

* を設定 **vCPU(s)** フィールドを、Nutanix AHV が稼働しているサーバーのソケット数に合わせます。一般的な 2 ソケットサーバーの場合、この値を次のように設定します **2**.
* を設定 **vCPU あたりのコア数** をクリックして **4**、これは～に相当します **8 vCPU**.
* を設定 **メモリ** (RAM) を **16** GB。
* 次の下で **ブート構成**、 **UEFI**.
  {% endhint %}

{% hint style="danger" %}
Zoom Node は、UEFI が選択されていない限り起動しません。
{% endhint %}

5. 警告ダイアログが表示されます。 **OK** をクリックして確認します。\\

   <figure><img src="/files/22aea0cd1dcac5e8ec0a05cbefdc1a13f17735d4" alt="" width="525"><figcaption></figcaption></figure>
6. 下にスクロールして **ディスク** セクション。\\

   <figure><img src="/files/235ce57f6ac74ff0585d2a66c93ee1a9ff6760bb" alt="" width="563"><figcaption></figcaption></figure>
7. クリック **+ 新しいディスクを追加** Zoom Node が実行されるためのディスクを作成するためです。\\

   <figure><img src="/files/2cf404c5febd5c8f4cde7a0c2d78413fe2f24a57" alt="" width="375"><figcaption></figcaption></figure>
8. 左側の **タイプ** ドロップダウン、選択 **DISK**.
9. 左側の **操作** ドロップダウン、選択 **イメージサービスからクローン**.\\

   <figure><img src="/files/297d95918769869f5927fe9eeb55d0ce3b1c8aa0" alt="" width="563"><figcaption></figcaption></figure>
10. 左側の **イメージ** ドロップダウンで、以前 Zoom Node ディスクをインポートしたときに作成したイメージの名前を選択します。
11. クリック **追加**.
12. 下にスクロールして **ネットワークアダプター (NIC)** セクション。\\

    <figure><img src="/files/62d99c1ad775988d8844f3a948f0063bd3b362ec" alt="" width="563"><figcaption></figcaption></figure>
13. \+ 新しい NIC を追加をクリック。\\

    <figure><img src="/files/178fb9dba3263543524a9b8109f270e2a8bf3f20" alt="" width="563"><figcaption></figcaption></figure>
14. 左側の **サブネット名** ドロップダウンで、直接 IP アクセスのオプションを選択してください。

{% hint style="info" %}
リマインダーとして、ハイパーバイザー NAT はサポートされていません。
{% endhint %}

15. 次の下で **ネットワーク接続状態**、 **接続済み**.
16. クリック **追加**.\\

    <figure><img src="/files/dda1106b308329512a3c34dbb6a15726d1c3a721" alt="" width="375"><figcaption></figcaption></figure>
17. クリック **保存** VM を作成する。

**新しい Zoom Node VM の電源をオンにします**

新しい Node は VM の一覧に表示されます。VM の一覧を見やすくするために、Table ビューを選択できます。

<figure><img src="/files/c160a51064ada702a44d52e30d6186b45d548374" alt=""><figcaption></figcaption></figure>

作成した新しい VM を右クリックし、選択してください **電源オン**.

<figure><img src="/files/9a057e949d76b6e3fd57281f1c18f440c9b6de1e" alt=""><figcaption></figcaption></figure>

VM は数秒後に起動を開始します。

VM を再度右クリックし、選択 **コンソールを起動** VMとやり取りするために。

{% hint style="info" %}
ポップアップウィンドウが起動します。ウィンドウが表示されない場合は、ブラウザの設定で AHV のポップアップを許可する必要があるかもしれません。
{% endhint %}

起動すると、Zoom Node の Nutanix AHV へのデプロイは完了です。

#### Zoom Node の管理

有効化された Zoom Nodes の管理の詳細については、Zoomサポートの記事を参照してください [Zoom Node サーバーとモジュールの管理](https://support.zoom.com/hc/en/article?id=zm_kb\&sysparm_article=KB0063730).

### <mark style="color:青;">AWS EC2 のデプロイ</mark>

{% hint style="info" %}
Zoom Node AMI はまだ Zoom App Marketplace で利用できません。現在、AMI は手動で作成する必要があります。このプロセスは AWS アカウントに対して一度だけ実行する必要があります。

アカウントにすでに Zoom Node AMI が作成されており、新しい Zoom Node インスタンスをデプロイするだけであれば、このセクションはスキップできます。
{% endhint %}

#### 前提条件

この [Zoom Nodeインフラストラクチャの前提条件](/technical-library/ja/naentpuraizusbisu/zoom-node/zoom-node-deployment-field-guide/zoom-node-infrastructure-prerequisites.md)ページには、デプロイに必要なハードウェアとソフトウェアの前提条件が記載されています。

#### OVA イメージのダウンロード

1. Zoom 管理者 web ポータルから最新の Zoom Node OVA イメージをダウンロードするには、次に移動します。 **管理ポータル > Zoom Node > モジュール > ノード > ノードの追加**.

<figure><img src="/files/15b4659131f88829949ee0dba8ffbbf78be313d5" alt=""><figcaption></figcaption></figure>

2. VMWare OVA イメージをダウンロードし、名前を控えてください。ファイルは約 5GB あり、ダウンロードに時間がかかる場合があります。
3. OVA ファイルを作業ディレクトリに展開します。（Windows では、tar コマンドへのアクセスに PowerShell を使用してください。）
   1. 入力します: `tar xvf <Zoom Node>.ova`
   2. 出力は次のようになります:\\

      <figure><img src="/files/ff06662c8c9679a18580fa8de68dfd26e613cabc" alt=""><figcaption></figcaption></figure>
   3. .vmdk ファイルの名前を控えてください。この例では、次のとおりです。 `ubuntu22-zoomcommon-build-go-20240418014859-disk-0.vmdk`.
4. .vmdk ファイルを S3 バケットにアップロードします。AWS Web インターフェイス、または .vmdk の命名の一貫性を確保するためにできれば AWS CLI を使用してください。
   1. AWS S3 にファイルをコピーするには、次のコマンドを入力します: `aws s3 cp ubuntu22-zoomcommon-build-go-20240418014859-disk-0.vmdk s3:///node3.4.vmdk`.
   2. インターネット接続速度によって、アップロードには数分から数時間かかる場合があります。ファイルサイズは約 5 GB です。\\

      <figure><img src="/files/23e3b2e923b51816fa793fe3e7dc5469946d70d6" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
前述のコマンドにより、S3 内のファイル名がよりわかりやすい `node3.4.vmdk` に変更され、インポート後の作業がしやすくなります。

たとえば、S3 バケットの名前が `vhd-import-bucket` の場合、コマンドは次のようになります: `aws s3 cp ubuntu22-zoomcommon-build-go-20240418014859-disk-0.vmdk s3://vhd-import-bucket/node3.4.vmdk`.
{% endhint %}

5. インポートするディスクイメージを説明する、次の詳細を含む JSON ファイルを用意します:

```json
 {
    "Description": "Zoom Node 3.4 VMDK",
    "Format": "vmdk",
    "UserBucket": {
        "S3Bucket": "vhd-import-bucket",
        "S3Key": "node3.4.vmdk"
    }
  }
```

{% hint style="info" %}
このコードは、S3 バケットに現在保存されている `node3.4.vmdk` イメージのインポートを Zoom Node バージョン 3.4 として識別します。
{% endhint %}

6. Zoom Node の .vmdk イメージを **Snapshot**.

{% hint style="warning" %}
としてインポートする必要があります。 **されません** および
{% endhint %}

7. 次のコマンドを入力します: `aws ec2 import-snapshot --disk-container file://.json`.
8. (オプション) JSON ファイルの名前が `node.json`である場合は、次のコマンドを入力します: `aws ec2 import-snapshot --disk-container file://node.json`.
9. 確認する `StatusMessage:` フィールドは、インポート開始時の「pending」ステータスを示します。\\

   <figure><img src="/files/d4968782f1297cbc53e58c08666c4a33974696f2" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
インポートの完了には 20 分以上かかる場合があります。
{% endhint %}

10. CLI の出力で `ImportTaskId` の値を確認します。
    1. 上の例では、 `ImportTaskId` は `import-snap-f8d845596565b0c3t`です。この値は、ジョブのステータスを定期的に確認します。
    2. 次のコマンドを入力します: `aws ec2 describe-import-snapshot-tasks --import-task-ids <ImportTaskId>` ここで `ImportTaskId` は、前の手順で決定した一意の値です。
    3. 次の出力が表示され、 `ImportTaskId` の値が入力されているはずです:\\

       <figure><img src="/files/49e26ce39b7f5fbecd1444c0d5230f7fda4cf21c" alt=""><figcaption></figcaption></figure>
    4. 現在のジョブのステータスは「downloading/converting」であり、ジョブがまだファイルを処理中であることに注意してください。フィールド `Progress: <##>,` は完了率を示します。上の例では、値 `19` は 19% 完了を示しています。
    5. 確認する `Status:` ジョブ完了を確認するためのフィールド:\\

       <figure><img src="/files/08921a07c8c96ff47f039ab3640dd44c5998079e" alt=""><figcaption></figcaption></figure>

#### Snapshot を Amazon Machine Image (AMI) に変換する

1. AWS コンソールの EC2 ダッシュボードにログインします。\\

   <figure><img src="/files/15813bfeb04e36a809643c08de99fab6513584d7" alt=""><figcaption></figcaption></figure>
2. 画面左側の、以下の **Elastic Block Store** ドロップダウンで、クリックします **Snapshots**.\\

   <figure><img src="/files/0117a14bf88619c3a0322cd85343ec8b490cd3cb" alt=""><figcaption></figcaption></figure>
3. クリックしてください **Snapshot ID リンク** で詳細を表示します。\\

   <figure><img src="/files/67610b5af4e754e4e7de49cee2acfa9666752409" alt=""><figcaption></figcaption></figure>
4. クリックしてください **アクション** 画面右上のドロップダウンボタンをクリックして、 **Snapshot からイメージを作成**.
5. この **イメージ設定** ウィンドウが表示されます。
6. 入力します **イメージ名** を AMI に対して。
   1. 例: **Zoom Node 3.4 AMI**.
7. (オプション) 説明を入力します。\\

   <figure><img src="/files/61025bbaa40d3b9072b550d217b96e1918f51f38" alt=""><figcaption></figcaption></figure>
8. ウィンドウを下にスクロールして、追加の設定を確認します。
9. 割り当てられた 189 GB のディスクボリュームが **サイズ (GiB)**.\\

   <figure><img src="/files/fb71e7aa1d12780290284084e205c980219f0c4b" alt=""><figcaption></figcaption></figure>
10. 左側の **起動モード** ドロップダウン、選択 **UEFI**.

#### AWS EC2 上で Zoom Node インスタンスをデプロイする

1. AWS コンソールの EC2 ダッシュボードにログインします。\\

   <figure><img src="/files/15813bfeb04e36a809643c08de99fab6513584d7" alt=""><figcaption></figcaption></figure>
2. 画面左側の、 **Instances** ドロップダウンで、クリックします **Instances**.
3. Zoom Node AMI を使用して新しいインスタンスを作成します。
4. インスタンス名を入力します。

<figure><img src="/files/6bba7fedb6d5db3833b9fc3962569d5051ec17ce" alt="" width="563"><figcaption></figcaption></figure>

5. 左側の **アプリケーションと OS イメージ (Amazon Machine Image)** セクションで、 **My AMIs** タブ.
6. 先ほど作成して名前を付けた Zoom Node AMI を検索します。\\

   <figure><img src="/files/dc62aa2420b7f59b742aaa1cae8b2cdfe78a218b" alt="" width="563"><figcaption></figcaption></figure>
7. 作成した AMI をクリックして、さまざまなパラメーターを設定します。
8. 左側の **インスタンスタイプ** セクションで、 **インスタンスタイプ** ドロップダウンリストで選択します **t3.medium**.

<figure><img src="/files/58d6d0794b63bce93c590d0fa59487112bdee192" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
本番環境のデプロイでは、Zoom Node には 8vCPU と 16GB RAM が必要です。一方、ラボ環境では 2vCPU と 4GB RAM で動作でき、t3.medium インスタンスが推奨されます。システムで Zoom Meetings Hybrid が実行されている場合は、ミーティング内の数人を超えるユーザーをサポートするために、t3.large インスタンスが必要になる可能性が高いです。
{% endhint %}

9. 左側の **キーペア (ログイン)** セクションで、 **キーペア名** ドロップダウンリストで選択します **キーペアなしで続行する (推奨されません)**.

   1. コンソールアクセス用に Zoom Node では SSH が有効になっていないため、キーペアを省略する必要があります。

   <figure><img src="/files/beaa7d55261ba67b8e2fca60e81fdd215f5cb972" alt=""><figcaption></figcaption></figure>
10. ネットワーク設定で、次のオプションを設定します:
    1. 次の下で **VPC - 必須**、Zoom Workplace アプリケーションが直接L3ルーティングされたアクセスを許可する VPC を選択します。
    2. 次の下で **サブネット**、この VM が動作するサブネットを選択します。\\

       <figure><img src="/files/c5505c62297da4bb071b447a791297f68fa73a4f" alt="" width="563"><figcaption></figcaption></figure>
    3. **Zoom Node には Zoomクラウド への発信通信が必要です**。パブリック IPアドレス を指定する必要があります。
    4. 選択 **有効にする** から **パブリック IP の自動割り当て** フィールド。
    5. 作成する **セキュリティ グループ** 必要なポートで Zoom Workplace アプリからの着信アクセスを許可します。
    6. Zoomサポート記事に記載されているファイアウォール ルールを使用します [Zoom Node 管理サーバーのファイアウォール ルール](https://support.zoom.com/hc/en/article?id=zm_kb\&sysparm_article=KB0066766).\\

       <figure><img src="/files/47661ae70c3f04074750725e388c6d2576b1db9e" alt="" width="563"><figcaption></figcaption></figure>

{% hint style="info" %}
Zoom Node では着信インターネットアクセスは不要です。ただし、外部ソースからのダイレクトメディアアクセスが有効になっている場合は除きます（ミーティングコネクタ のオプション導入、または Zoom Meetings Hybrid - Private Meetings のために外部ユーザーアクセスを提供する場合）。
{% endhint %}

11. クリック **詳細情報**.
12. クリックしてください **メタデータ バージョン** ドロップダウンリストで選択します **V2 のみ（トークン が必要）**.\\

    <figure><img src="/files/f9e7db2aeb7d37fdc74331dedfbc5753dfc2d622" alt=""><figcaption></figcaption></figure>

{% hint style="danger" %}
メタデータ バージョンを V2 に設定する必要があります。そうしないと、デプロイは失敗します。
{% endhint %}

#### （オプション）Zoom Node を事前設定する

ネットワーク設定、ホスト名、ローカル パスワード、16 桁の登録コードなどの Zoom Node OS 設定は、次を使用して自動的に設定できます **ユーザーデータ -&#x20;*****オプション*** AWS EC2 内のセクション。

Zoom Node の起動時に、AWS EC2（IDMSv2 サーバー）からこの事前設定済み情報を取得し、次の画像に示すように Node を自動設定します:

<figure><img src="/files/beb9d33262a6738118ee7b1b8991f7bf4fd44833" alt=""><figcaption></figcaption></figure>

新しいユーザーデータ ファイルを作成するには、以下のコードを使用します:

```yaml
#カスタム設定
ホスト名: zn-ec2
パスワード: ZoomNodepassword1234
登録コード: ABCD1234DEFG5678
ネットワーク:
  イーサネット:
    ens:
      アドレス:
        - 10.15.1.150/24
        - 10.15.1.151/24
        - 10.15.1.152/24
      ゲートウェイ: 10.15.1.1
      ネームサーバー:
        アドレス:
          - 1.1.1.1
```

ユーザーデータ ファイルを AWS EC2 にアップロードしたら、次をクリックしてインスタンスをデプロイします **インスタンスを起動**.

<figure><img src="/files/0baccd2ff0391632e7667f953b8fff72944209eb" alt=""><figcaption></figcaption></figure>

#### デプロイ済みインスタンスの確認

<div align="center"><figure><img src="/files/483b84d2f168644cb115dbf8c660cea7dff7a588" alt="" width="563"><figcaption></figcaption></figure></div>

クリックしてください **インスタンス ID リンク** （上の画像に示されている i-06e4592fd2d91ef3f）で、次を見つけます **内部 IPアドレス** Node に割り当てられた。

<figure><img src="/files/cfba81fad774290a45a6b9e70175739a762c1809" alt=""><figcaption></figcaption></figure>

Node が起動してローカル Web GUI を開始するまで数分かかります。

インスタンスの起動後最初の 10 分以内に、Web ブラウザ を開いて次を入力します **プライベート IPv4 アドレス** 一覧に表示されている（`10.10.130.223` 上の画像内）。

例: `https://<10.10.130.223>:8443`.

表示される無効な証明書の警告を受け入れます。Zoom Node ローカル管理者ポータルが表示され、パスワードの入力を求められます。

<figure><img src="/files/ac2d2965e0f641ac9e850569e76e5cf40c33cc64" alt="" width="563"><figcaption></figcaption></figure>

クリックしてください **パスワードを設定** 管理者パスワードを設定するためのリンク。

ユーザー名 は常に `zoom-setup`.

{% hint style="info" %}
「パスワードを設定」リンクは、VM の起動後最初の 10 分間だけ表示されます。表示されない場合は、VM を再起動して、このオプションを再度利用可能にします。
{% endhint %}

デプロイが完了したので、次の場所から始まる手順に従って設定を続行できます [Zoom Node導入後の設定と管理](/technical-library/ja/naentpuraizusbisu/zoom-node/zoom-node-deployment-field-guide/zoom-node-post-deployment-configuration-and-management.md#network-configuration)の手順 [Zoom Node導入後の設定と管理](/technical-library/ja/naentpuraizusbisu/zoom-node/zoom-node-deployment-field-guide/zoom-node-post-deployment-configuration-and-management.md) ページ。


---

# Agent Instructions: Querying This Documentation

If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question.

Perform an HTTP GET request on the current page URL with the `ask` query parameter:

```
GET https://library.zoom.com/technical-library/ja/naentpuraizusbisu/zoom-node/zoom-node-deployment-field-guide/zoom-node-hypervisor-specific-deployments.md?ask=<question>
```

The question should be specific, self-contained, and written in natural language.
The response will contain a direct answer to the question and relevant excerpts and sources from the documentation.

Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
